HARZ ENCASTRABLE

Système à encastrer à réglage vertical

Le profilé vertical populaire de Helbig.
Cela s’explique par sa polyvalence, sa robustesse et sa subtilité.
Le profilé est intégré dans une cloison rapportée, laissant apparaître une fine ligne discrète.

CARACTÉRISTIQUES

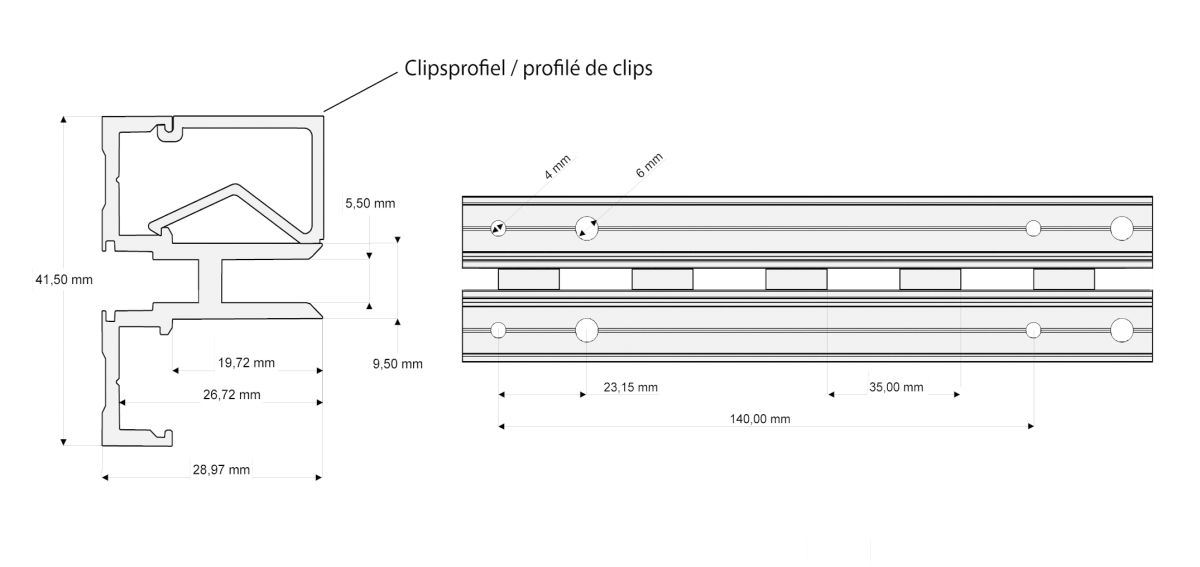

  • Montant mural fin avec ouverture de 5,5 mm.
  • Montage : encastré entre des panneaux MDF ou en applique à l'aide d’un profilé de clipsage (tube).
  • Pas de perforation (distance entre deux perforations) : 35 mm.
  • La perforation permet d’accrocher côte à côte deux supports d'une épaisseur de 2 mm dans le même profilé.
  • Possibilité d’accrocher des E-Shelfs : tablette avec éclairage intégré.
  • Pour des panneaux MDF, l'épaisseur totale est de 19 mm.
  • Profilé en aluminium anodisé (naturel ou noir), supports en acier inoxydable brossé ou laqué noir.

Downloads

Cum sociis natoque penatibus et magnis dis parturient montes, nascetur ridiculus mus. Donec id elit non mi porta gravida at eget metus.

HARZ CUBE 35

MONTAGE

  • Montage avec crochets en Z

HARZ CUBE 35

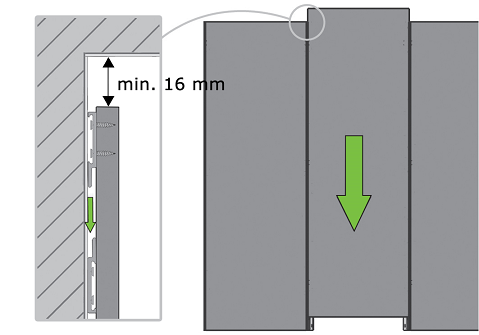

Après avoir installé 4 crochets en Z (2 sur le profilé / 2 sur le mur),
vissez tous les profilés Harz Cube sur le mur et accrochez les panneaux
entre les profilés Harz Cube à l’aide des crochets en Z.

  • Assemblage frontal

HARZ CUBE 35

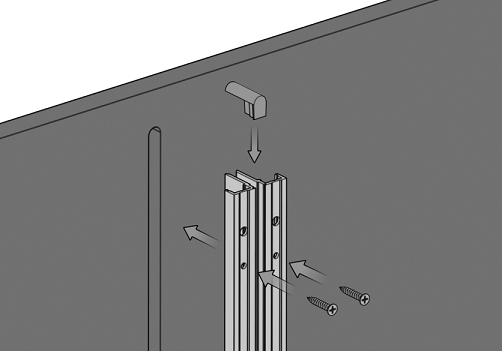

Une rainure de 6 mm est réalisée dans le panneau de doublage.
Terminez le profilé en haut et en bas avec un embout de finition.
Vissez le profilé à l’arrière du panneau de doublage.

  • Montage avec profilés à clipser

Vissez le profilé au mur arrière.
Fixez les profilés à clips sur le profilé Harz.
